智能組合電力并聯電容器產品
產品主要特點
過零控制，實現電壓過零投切，電流過零切除，無投切涌流，減輕了對設備的電壓沖擊和電流沖擊，提高了設備及電容器是使用壽命。
分相補償：可實現三相中每相的獨立補償，解決三相負荷不平衡狀況，對無功缺額較大的一相進行單獨補償，達到優化的補償效果。
三相共補：三相同時投切，對三相感性負載電路進行無功補償提高三相電力網的功率因數。
過壓，欠壓，過流，欠流等保護：當電容器產生過電壓或欠壓時，能迅速把電容器切除，當電容器內部絕緣降低造成過電流時，發出警告信號，并快速切除。
溫度保護：自愈式低壓電力電容器內部元件中心放置溫度傳感器，更加準確反映電容器過電流，過諧波，漏電流過大和環境溫度過高等情況下導致電容器內部發熱，實現過溫度保護，超過設定溫度以后自動切除電容器，退出運行，達到保護設備的目的。
智能網絡：多臺電容器聯網使用時，自動生成一個網絡，其中地址碼較小的一個為主機，其余為分機，構成低壓無功自動控制系統，如果個別分機故障，自動退出，不影響其余工作，如果主機故障，自動退出，在從其余分機中產生一個新的主機，組成一個新的系統，繼續工作。
高可靠性：可不需要控制器，采用分散控制模式，杜絕因控制器故障導致整個系統癱瘓，電子繼電器無故障投切，交流變頻電源廠家徹底解決了傳統模式無觸點繼電器，接觸器，固態繼電器，機電復合開關經常損壞的難題。
組合結構：刀熔開關，復合開關，熔斷器，交流接觸器，可控硅，熱繼電器，電容器，將其合為一個整體，發熱量小，裝置在安裝的時候采用組合方式，電容器損壞時只需單體簡單快速更換，無需整體更換，節約了后續維護成本。
人機接口方便：采用數碼管，可循環顯示，分補顯示UA,UB,UC,IA,IB,IC，共補顯示UAC,IB,功率因數COS，電容器芯子內部溫度等系統參數，裝置警告類型，如過電壓，欠壓，欠流，過溫，三相不平衡等以及電容器每相投切狀態，同時智能組合式電容器還具備自診斷功能，可以在數碼管上查看網絡通訊故障，有利于現場故障查詢，通過操控面板還可以對各種參數的修改設定。
產品主要功能
功能 | |
保護功能 | 過電壓，欠壓，電容過流，母線欠流，溫度保護 |
投切 | 過零投入，過零切出 |
定值設定 | 各種保護定值查詢，各種保護定值設定 |
信息維護 | 故障報警，從機信息查詢 |

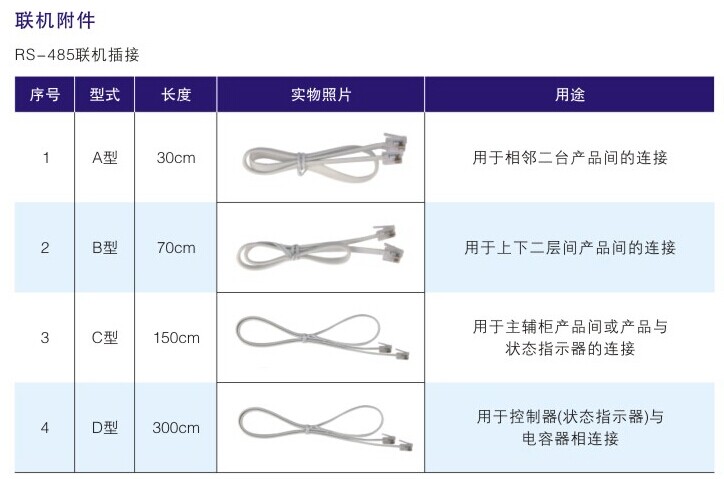

通訊配置 | RS485通訊 |
投切方式 | 三相共補，三相分補，混合補償 |
指示燈 | 運行，投切狀態，主機狀態 |
測量顯示 | AB相電壓，BC相電流（共補），CA相電壓，A/B/C相電流（B相電流），有功功率，無功功率，視在功率，功率因數，運行，過壓，欠壓，欠流，故障。 |
主要技術參數
環境條件
環境溫度：-25～60℃
相對濕度：30%～85%RH：
海拔高度：≤2000M
電源條件
額定電壓：220V～450V
電壓偏差：±5%
諧波電壓：正弦波，總畸變率不大于5%
諧波電流，公共連接點的諧波電流允許值不超過BG/T14549-1993標準值要求，
工作頻率：50HZ
功率消耗：<0.2W/1KVAR
電氣安全
電氣間隙與爬電距離，絕緣強度，安全防護，短路強度，采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003(低壓并聯電容器裝置使用技術條件)中對應條款要求。
測量誤差 保護誤差
電壓 | ≤±0.2% | 電壓 | ≤±0.5% |
電流 | ≤±0.2% | 電流 | ≤±0.5% |
功率 | ≤0.2% | 溫度 | ±1℃ |
功率因數 | ±0.01 | 時間 | ±0.1S |
溫度 | ±1℃ |
無功補償參數
無功補償誤差≤最小電容器容量50%
電容器投切時隔：＞10s，可自己設定在10-180s之間，
無功容量：5KVAR，10kvar，20kvar
聯機≤32臺

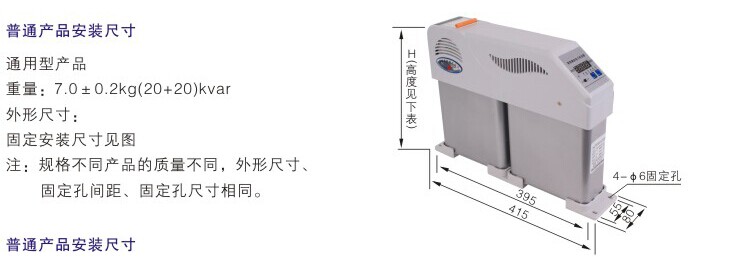

常規產品的型號規格
補償方式 | 容量（KVAR） | 型號規格 | 殼體高度 | 備注 |
三相補償 | 40 | CGDLZN0.45-40 | 345mm | 20+20 |
30 | CGDLZN0.45-30 | 315mm | 15+15 | |
20 | CGDLZN0.45-20 | 315mm | 10+10 | |
10 | CGDLZN0.45-10 | 265mm | 5+5 |
補償方式 | 容量（KVAR） | 型號規格 | 殼體高度 | 備注 |
分相補償 | 20 | CGDLZN0.25-20 | 345mm | |
15 | CGDLZN0.25-15 | 345mm | ||
10 | CGDLZN0.25-10 | 315mm | ||
5 | CGDLZN0.25-5 | 265mm |

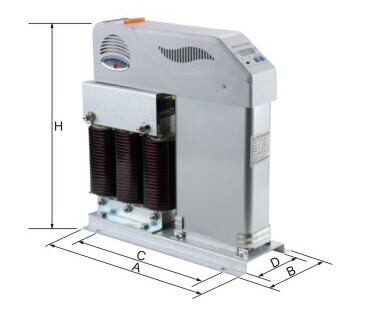

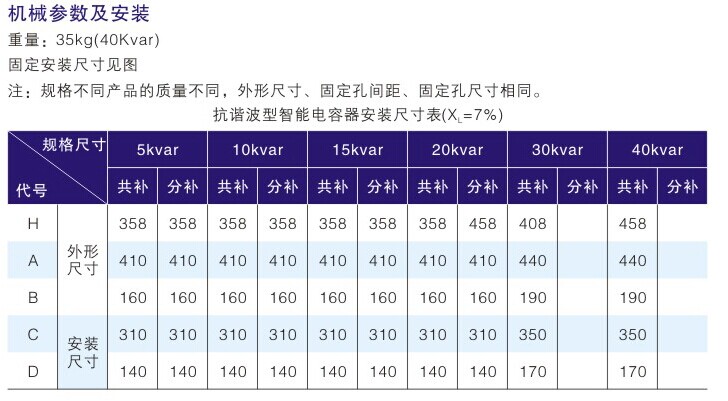

常規產品的型號規格
補償方式 | 容量（KVAR） | 型號規格 | 殼體高度 | 備注 |
三相補償 | 40 | CGDLZN0.48-40-7 | 345mm | |
30 | CGDLZN0.48-30-7 | 315mm | ||
20 | CGDLZN0.48-20-7 | 315mm | ||
10 | CGDLZN0.48-10-7 | 265mm |
